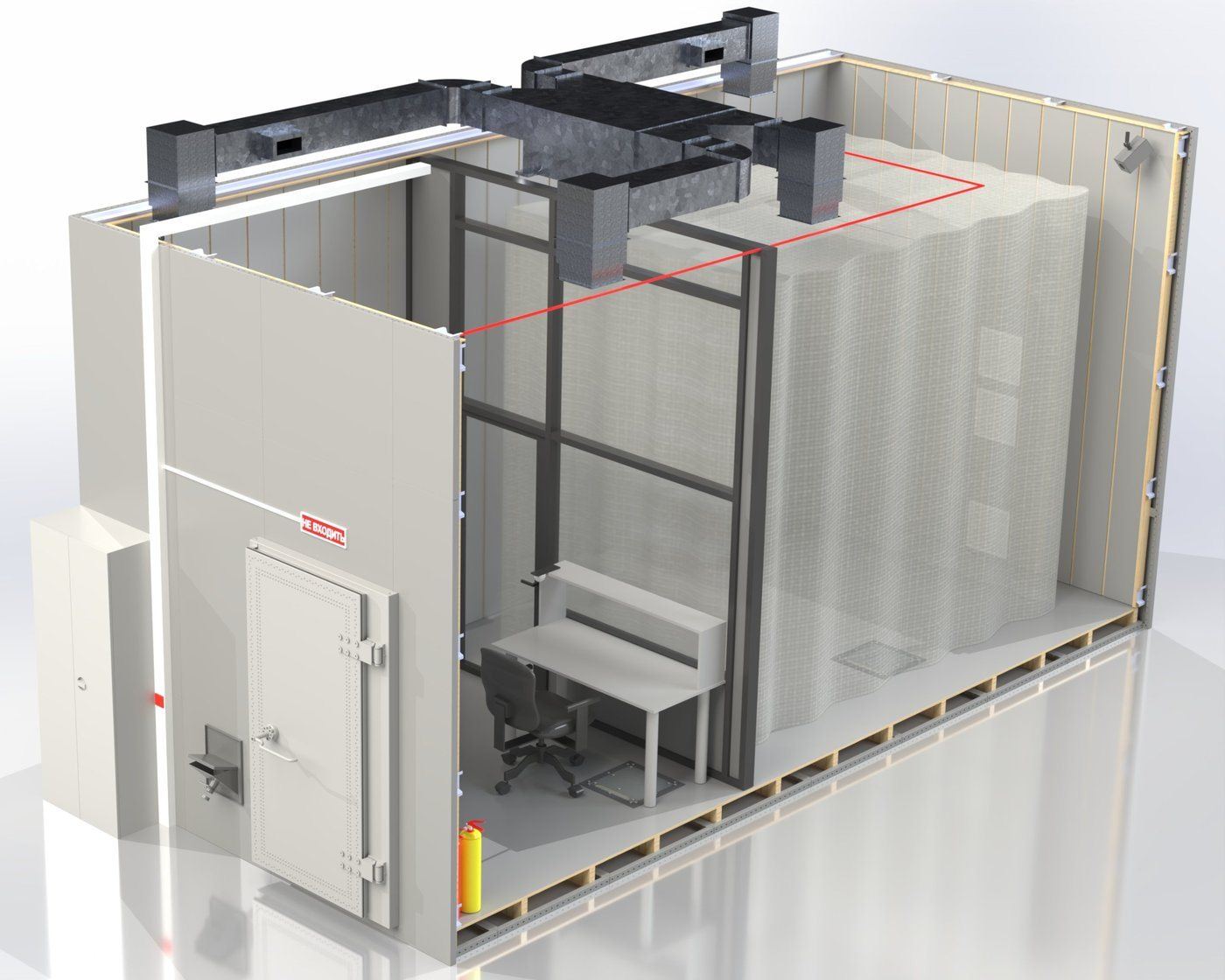

Радиочастотная кабина на базе экранированной камеры для сборочных и испытательных производств
Экранированное пространство для испытаний сеансов связи между приёмной и передающей аппаратурой связи, управления и телеметрии — прямо на производственной площадке. Помехи объекта и сигналы сторонней аппаратуры не искажают результаты, а сигналы испытуемых изделий не выходят наружу.
3D-визуализацияДля каких задач
На производственной площадке работают Wi-Fi, сотовая связь, соседние испытательные посты и сторонняя аппаратура связи. В таком эфире проверка изделий даёт невоспроизводимые результаты, а их излучение может выходить за пределы помещения. Кабина АЦМП.686471.063 создаёт экранированный объём, в котором каждое изделие проверяется в одинаковых, контролируемых условиях.
Выходной контроль
Проверка приёмопередающих модулей, установления связи и обмена данными перед отгрузкой изделия заказчику.
Настройка и отладка
Регулировка изделий на этапах сборки без помех от внешних источников и без влияния на соседние посты.
Связь, управление, телеметрия
Испытания аппаратуры связи и управления изделий, в том числе беспилотных аппаратов квадрокоптерного типа, — внутри защитных полотен зоны испытаний.
Отработка опытных образцов
Испытания изделий, излучение которых недопустимо в открытый эфир, а характеристики и режимы работы не должны становиться известны за пределами производства.
Защита производства, а не только чистый эфир
Панели из оцинкованной стали, токопроводящие швы, заземление и фильтры на всех вводах образуют замкнутый контур, который работает в обе стороны. Он не выпускает наружу то, что происходит внутри, и не впускает то, что может повлиять на испытания.
Производство не «светится» в эфире
Излучение испытуемых изделий ослабляется экраном в соответствии с требованиями I класса по ГОСТ Р 50414-92. Для сборки инновационной техники это значит меньше внимания со стороны конкурентов и иностранных спецслужб.
Защита от внешнего воздействия
Экран отсекает помехи объекта и сигналы сторонней аппаратуры связи, создаёт чистую электромагнитную среду и защищает от намеренного воздействия на разрабатываемые и тестируемые системы.
Режимы работы остаются внутри
Угрозу несут не только сами сигналы, но и сведения о них: частоты, режимы работы, временные интервалы. Кабина не выпускает эти данные за пределы контролируемой зоны.
Без демаскирующих признаков
Экран не создаёт собственных помех и не выдаёт себя в эфире, поэтому защита не привлекает нежелательного внимания.
Технические преимущества
Шесть инженерных решений, которые отличают камеру от типового экранированного помещения.
Самонесущая конструкция
Кабина не крепится к колоннам, стенам и перекрытию здания и собирается в действующем цехе без реконструкции. Армирующие узлы встроены в экран, поэтому крыша выдерживает оборудование воздухоподготовки и двух специалистов с инструментом.
Экран без сквозных отверстий
Армирующие узлы, внутренняя облицовка и точки подвеса монтируются без сверления экрана и без сварки. Электрогерметичность сохраняется на весь срок службы, а не только в день сдачи.
Две зоны в одном контуре
Зона испытаний и зона оператора разделены светопрозрачной ударопрочной конструкцией 1500 × 1500 мм с дверью. Оператор видит изделие, но работает на отдельном рабочем месте. Перегородка не препятствует распространению ВЧ-поля внутри экрана.
Готова к работе после сдачи
Электроснабжение с автоматическими выключателями, LED- и аварийное освещение, кондиционирование, фальшпол с экранированными люками и экранированное видеонаблюдение уже входят в комплект.
Автономная пожарная защита
Собственная пожарная сигнализация с возможностью интеграции в объектовую систему, аварийное освещение и энергонезависимое порошковое пожаротушение: автоматический пуск при +75 °C и ручной — из зоны оператора. Для дымоудаления — 3 ВЧ-фильтра с фланцами для подключения дымососа: экран остаётся герметичным и после пожара.
Эффективность подтверждена измерениями
Каждая кабина сдаётся с протоколом инструментального контроля эффективности экранирования по ГОСТ Р 50414-92.
Устройство кабины
Внутренний объём разделён перегородкой на зону испытаний и зону оператора; обе зоны находятся внутри одного экранированного контура. Фильтры вводов вынесены в экранирующий бокс снаружи, оборудование воздухоподготовки — на крышу. Расположение двери, перегородки, люков и бокса отражено в эскизе, который входит в эксплуатационную документацию. Возможна иная организация зон — в этом случае разрабатывается отдельный эскиз и согласуется с заказчиком.
3D-визуализация

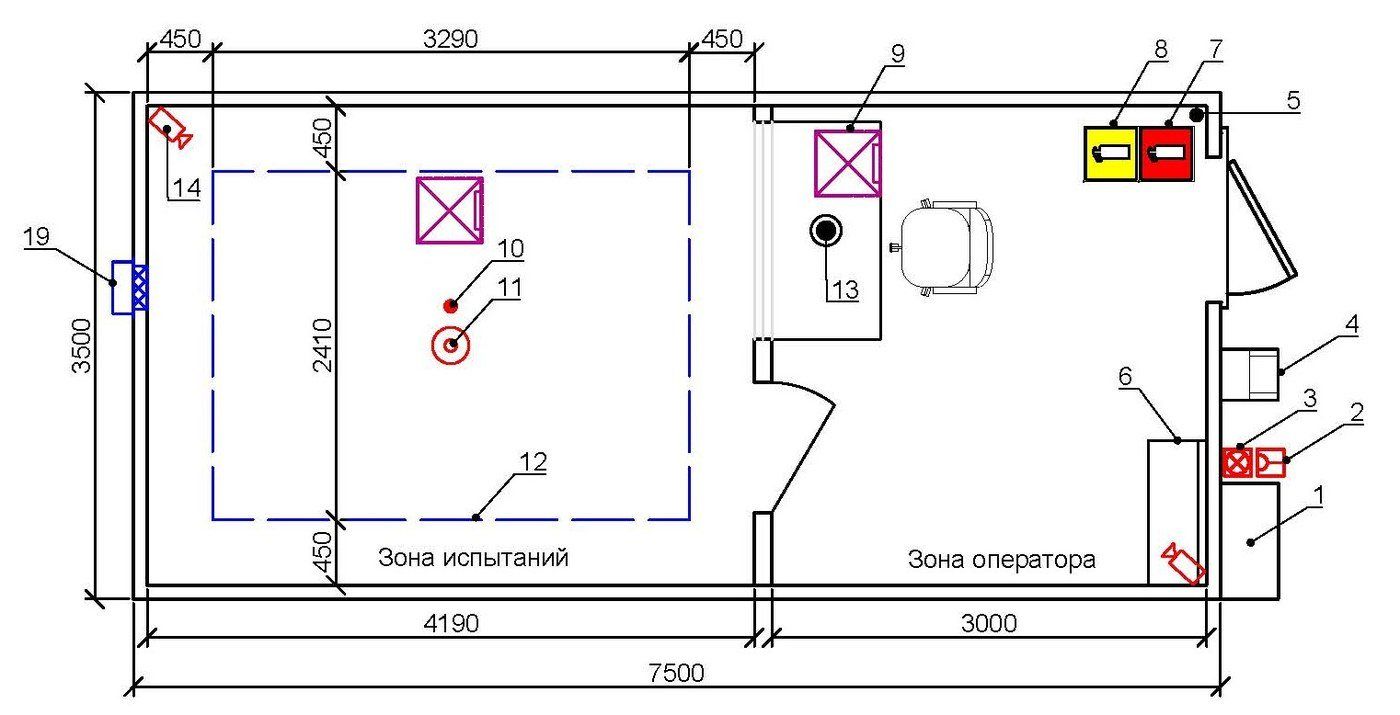

План · мм

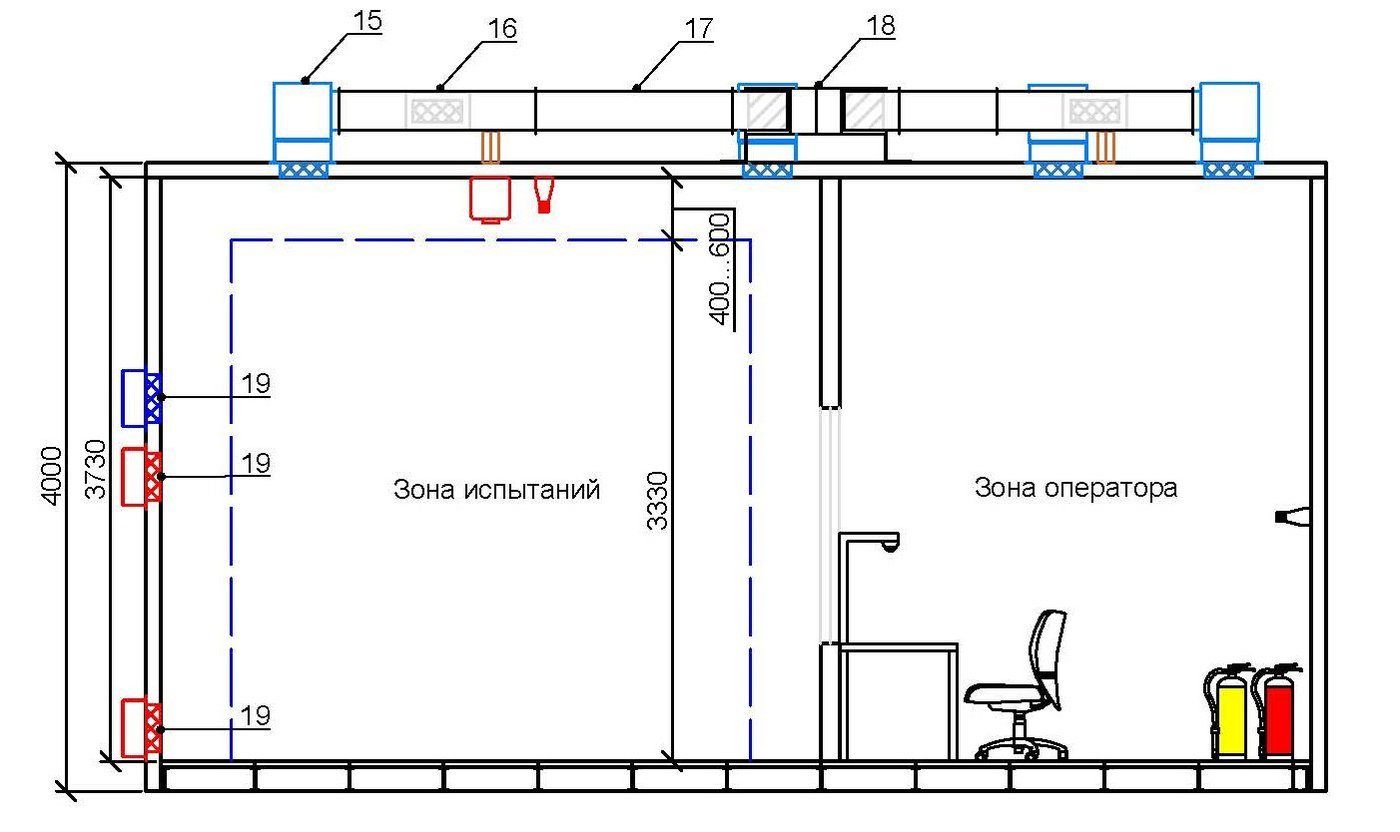

Разрез · мм
3D-визуализацияЗона испытаний
- напольный экранированный люк со щёточным вводом и розеточным блоком на 3 поста
- LED-панели 600 × 600 мм — 4 шт. (опционально больше)
- экранированная видеокамера — 1 шт. (опционально больше)

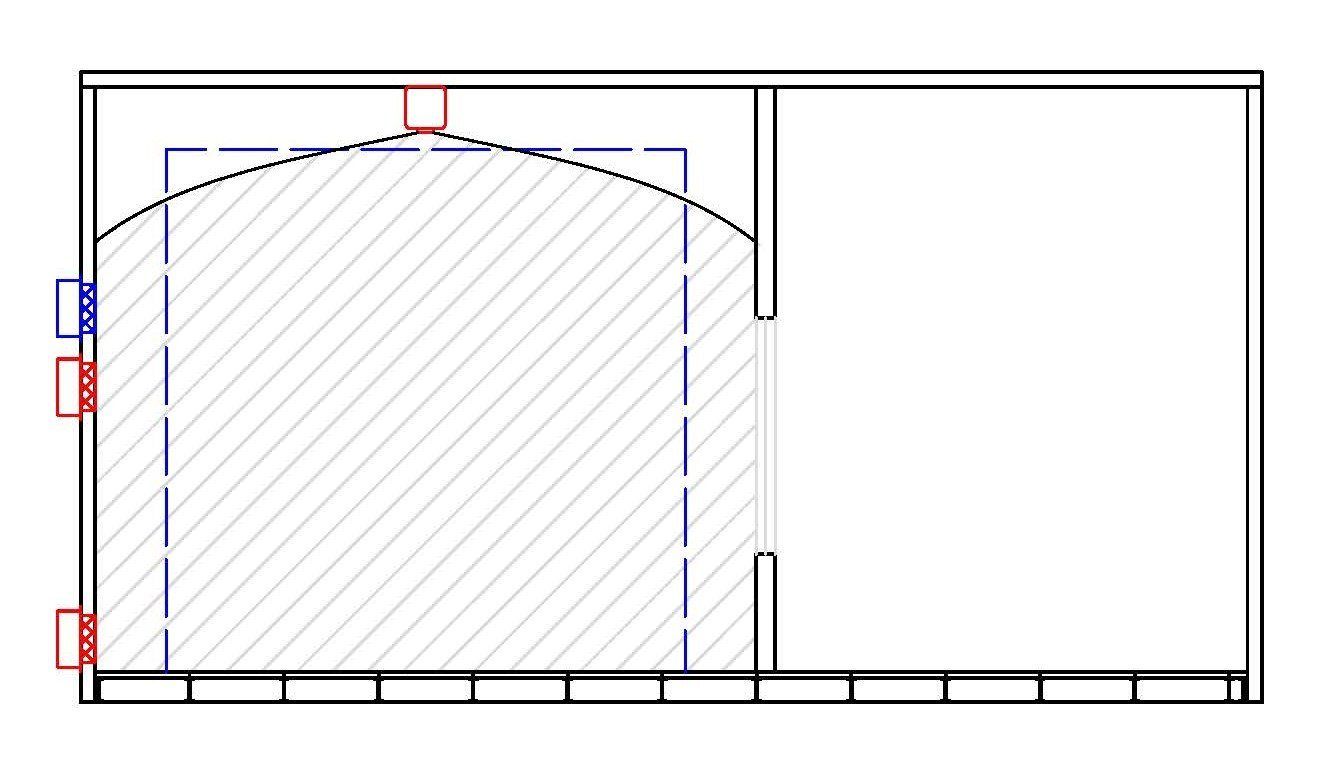

- модуль порошкового пожаротушения с устройством автоматического пуска
- система подвеса защитных полотен, несущая способность до 50 кг (опционально больше)
- воздушные ВЧ-фильтры 300 × 300 мм: 2 шт. — кондиционирование, 3 шт. — дымоудаление
Зона оператора
- светопрозрачная ударопрочная конструкция 1500 × 1500 мм (опционально больше) с дверью 900 × 2000 мм в свету
- напольный экранированный люк на 3 поста и ещё 3 розетки на уровне рабочей поверхности стола
- LED-панели 600 × 600 мм — 4 шт.
- экранированное видеонаблюдение
- устройство ручного пуска пожаротушения, 2 огнетушителя (специальный и стандартный)
- воздушные ВЧ-фильтры 300 × 300 мм — 2 шт. (опционально больше)
Снаружи и на крыше
- бокс с фильтрами электропитания, оптоволоконным вводом и щитком
- дробно-засыпной фильтр
- внутренний блок канального кондиционера
- воздуховоды 250 × 250 мм, 2 клапана сброса давления
Как выглядит кабина

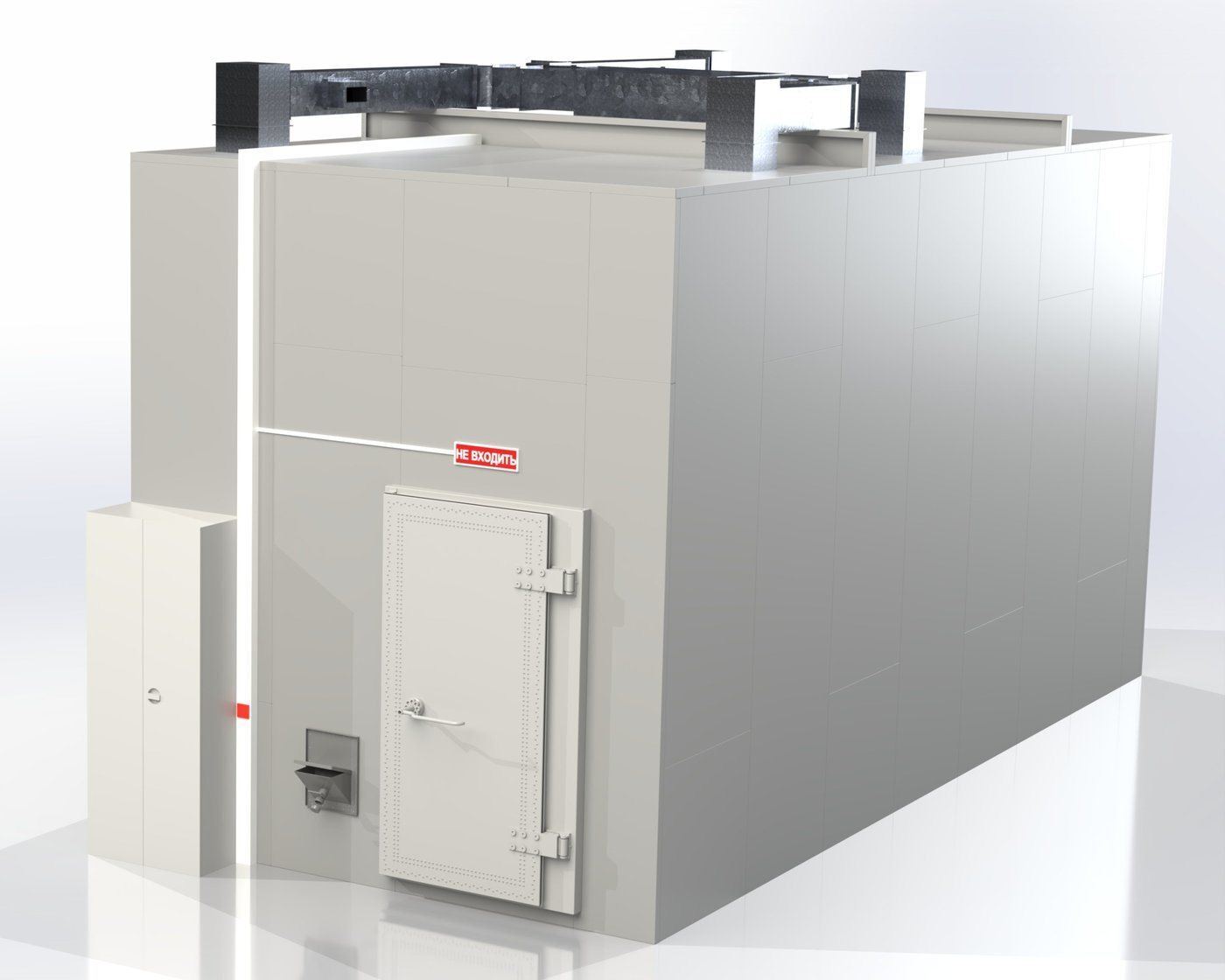

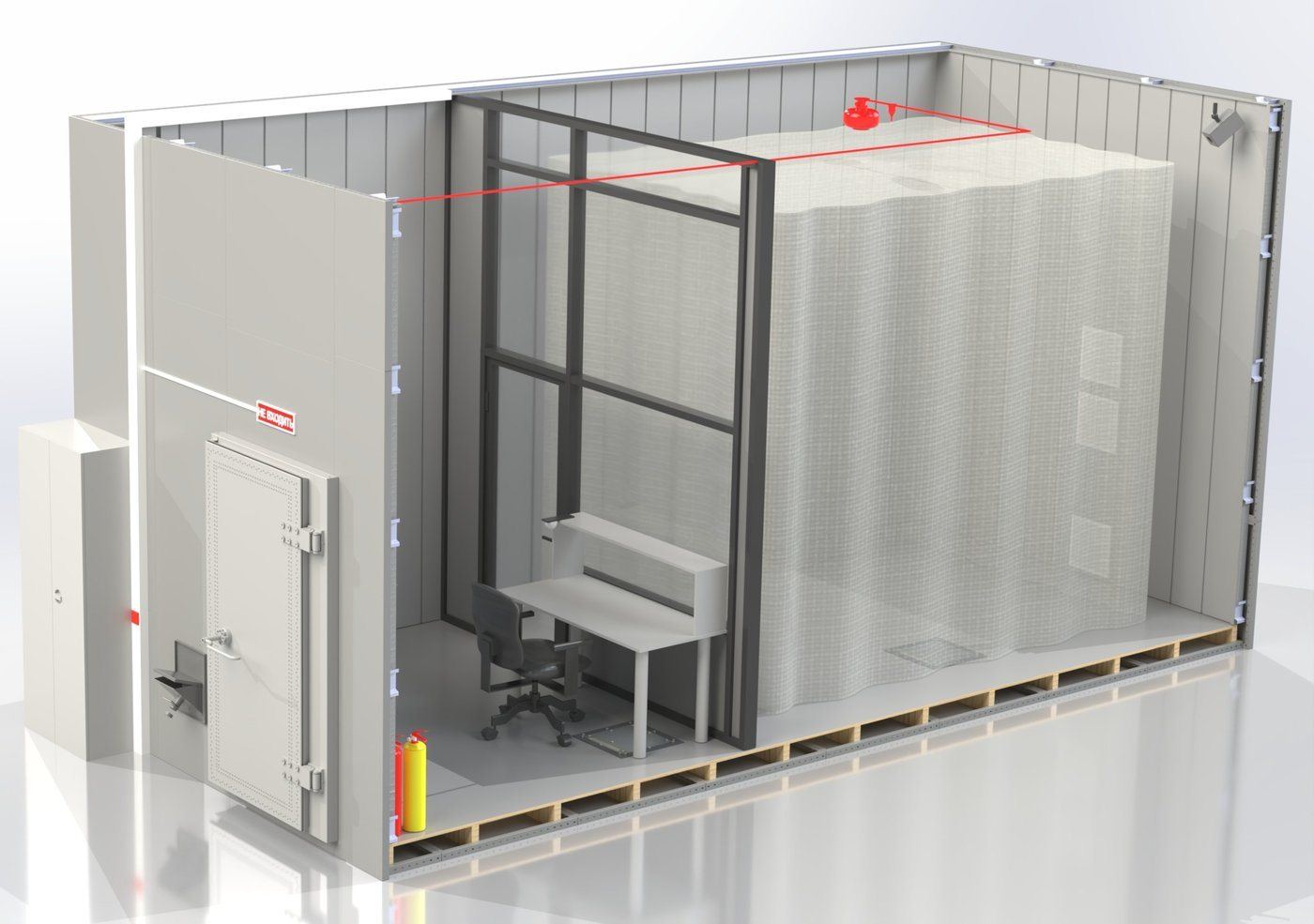

Снаружи — только экранированная дверь, экранирующий бокс и оборудование воздухоподготовки на крыше. Всё остальное скрыто в контуре экрана.

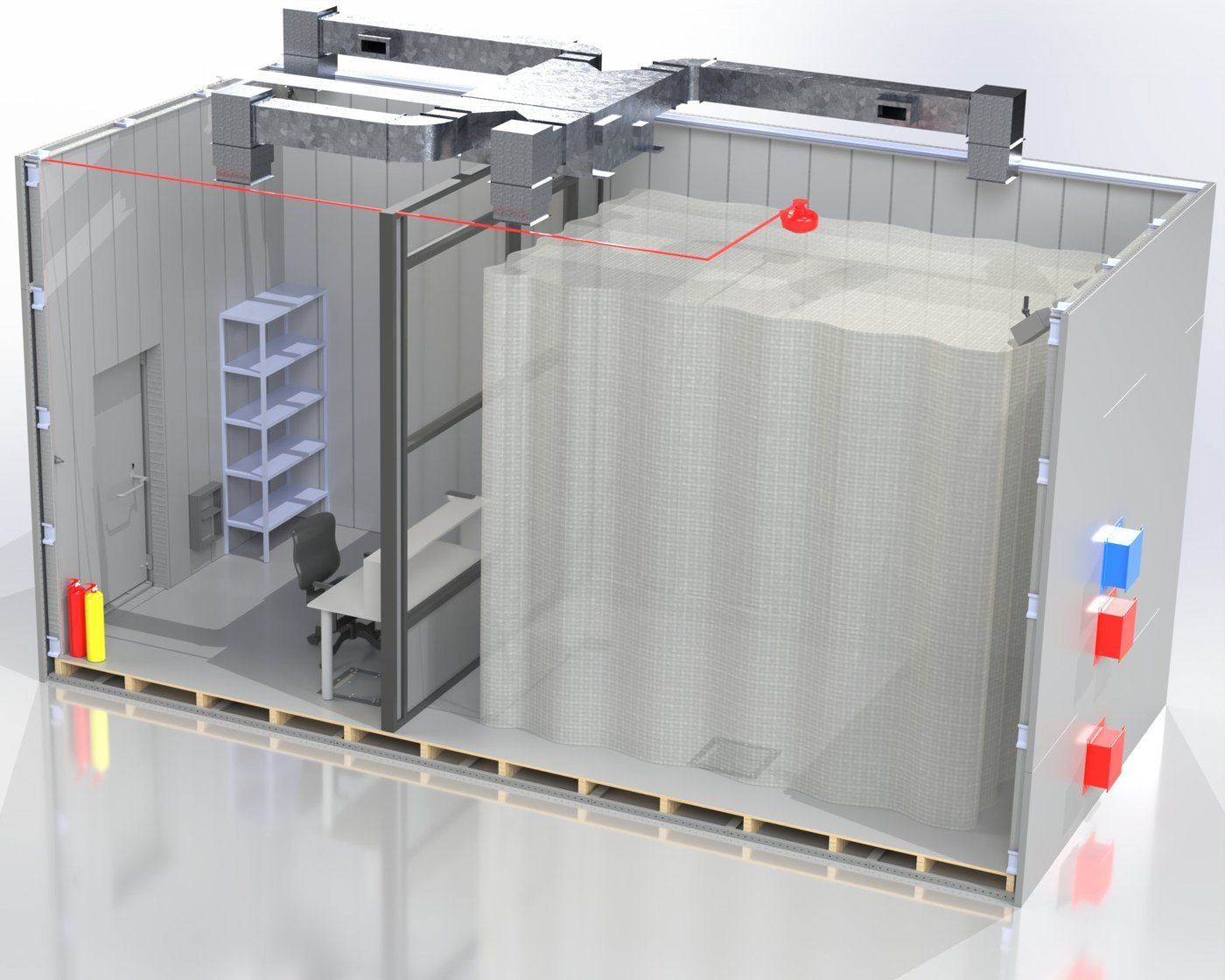

3D-визуализация

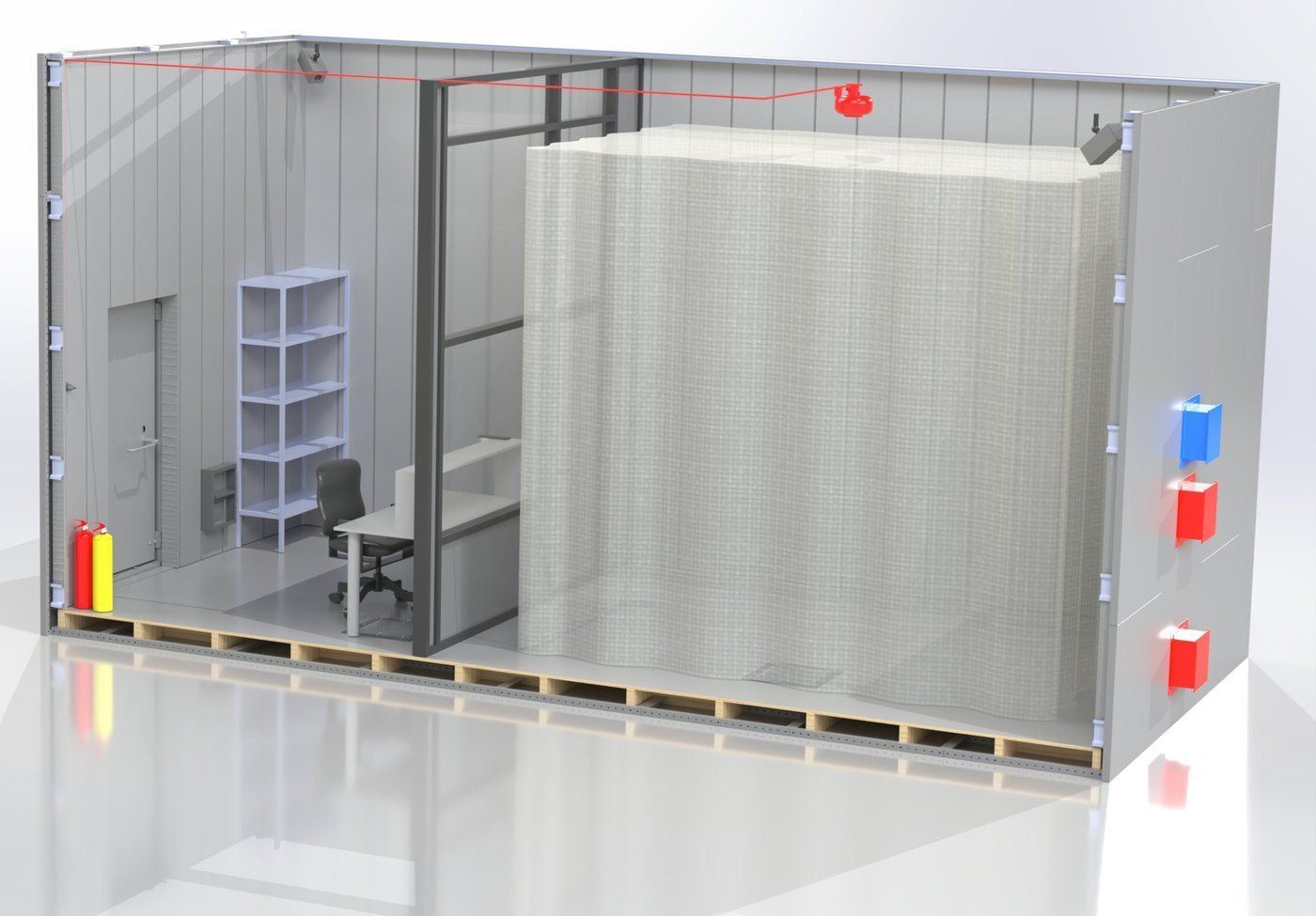

3D-визуализация
3D-визуализация
СхемаЧто можно изменить под задачу
Базовое исполнение закрывает типовые испытания. Если нужно больше, кабину дорабатывают на этапе договора:
- Диапазон
- расширение от 10 МГц до 37 ГГц
- Зоны
- иная организация пространства по отдельному эскизу
- Освещение и камеры
- больше LED-панелей и видеокамер
- Подвес
- несущая способность системы защитных полотен выше 50 кг
- Воздухоподготовка
- больше воздушных ВЧ-фильтров
- Перегородка
- светопрозрачная конструкция больше 1500 × 1500 мм
- Дверь
- другой проём, механизированное запирание и блокировка
- Розетки
- иной состав розеточных блоков
- Измерения
- расширенный состав инструментального контроля
- Сроки и гарантия
- поставка до 45 дней, гарантия до 5 лет
Технические характеристики
Параметры базового исполнения. Расположение двери, перегородки, люков и экранирующего бокса — по готовому эскизу из комплекта документации.
Основные параметры
- Обозначение
- АЦМП.686471.063
- Класс по ГОСТ Р 50414-92
- не ниже I
- Рабочий диапазон частот
- 100 МГц – 10 ГГц (опционально — от 10 МГц до 37 ГГц)
- Эффективность экранирования
- не хуже значений, установленных для I класса по ГОСТ Р 50414-92 (в зависимости от частоты)
- Электрическое поле, 100–300 МГц
- не менее 80 дБ
- Плоская волна, 300–1000 МГц
- не менее 80 дБ
- Магнитное поле
- не нормируется: диапазон рабочих частот высокий
Габариты
- Внешние габариты (Д × Ш × В)
- 7500 × 3500 × 4000 мм
- Внутренняя ширина
- 3310 мм
- Зона испытаний / зона оператора
- 4190 мм (≈ 13,9 м²) / 3000 мм (≈ 9,9 м²) по длине
- Высота в чистоте
- 3730 мм над фальшполом, 3130–3330 мм внутри защитных полотен
- Высота оборудования на крыше
- до 505 мм
Конструкция экрана
- Тип конструкции
- самонесущая, из унифицированных панелей, сборка на месте эксплуатации
- Материал панелей
- сталь 2 мм, горячее цинкование с двух сторон
- Соединение панелей
- болты М8 с шагом не более 50 мм, токопроводящий уплотнитель
- Момент затяжки болтовых соединений
- 43–47,5 Н·м
- Нагрузка на крышу (персонал и инструмент)
- до 250 кг, не более 2 человек
- Подвес к конструкции крыши изнутри
- кабельные трассы, элементы пожаротушения, светильники, системы защитных полотен
- Точки подвеса в зоне испытаний
- до 50 кг суммарно, вынос от внутренней защиты экрана не менее 450 мм
- Внутренняя облицовка
- сегментные металлические элементы с заводской окраской, замковое соединение
Экранированная дверь АЦМП.686471.020
- Тип
- серийная, одностворчатая, распашная, открывается наружу по ходу эвакуации
- Проём в свету (Ш × В)
- 900 × 2000 мм (опционально может быть изменён)
- Эффективность экранирования
- I класс по ГОСТ Р 50414-92 в диапазоне 10 кГц – 37,5 ГГц
- Контактная система
- 3 ряда пружин из бериллиевой бронзы по периметру проёма
- Петли
- 2 усиленные двухосевые, без заламывания контактов
- Опции
- механизированное запирание и блокировка
- Ресурс
- не менее 20 000 циклов открывания
Фальшпол
- Сегменты
- съёмные, от 600 × 600 мм, покрыты металлическим листом с двух сторон
- Сосредоточенная / распределённая нагрузка
- до 250 кг / до 800 кг
- Напольные люки АЦМП.686471.024
- 2 шт. со щёточными вводами, розеточный блок на 3 поста в каждом
- Закладные между люками
- сечение не менее 50 × 100 мм
- Обслуживание
- доступ под фальшпол и замена сегментов без специального инструмента
Электроснабжение и освещение
- Розетки 220 В, 50 Гц
- зона испытаний — 3 шт. (люк); зона оператора — 6 шт. (3 в люке, 3 в кабель-канале у стола); возможен иной состав
- Освещение
- LED-панели 600 × 600 мм, по 4 шт. в каждой зоне (опционально иной состав)
- Аварийное освещение
- элементы не вносят искажений в электромагнитный спектр внутри кабины
- Защита линий
- автоматические выключатели: силовые линии, освещение, воздухоподготовка, пожарная сигнализация; резерв — 2 шт.
- Кабель-каналы
- доступ к коммуникациям на всём сроке эксплуатации
- Заземление
- болтовые точки подключения к объектовой сети защитного заземления
Вводы коммуникаций и воздухоподготовка
- Фильтры электропитания
- 250 В, до 10 А — 2 шт.; 250 В, до 40 А — 1 шт.
- Воздушные ВЧ-фильтры АЦМП.686471.045
- 7 шт.: 4 — кондиционирование, 3 — дымоудаление; сотовая решётка, не менее 80 дБ в диапазоне 100 кГц – 10 ГГц
- Ввод ВОЛС ВЭВУ-40-ВОЛС-6 (АЦМП.686471.032)
- до 6 линий диаметром до 3 мм через один узел
- Дробно-засыпной фильтр АЦМП.686471.030
- объём медной дроби — 8 л
- Кабельный проход между зонами
- щёточный узел, общее сечение 10 мм²
- Воздухоподготовка
- канальный кондиционер, воздуховоды 250 × 250 мм из стали горячего цинкования, 2 гравитационных клапана сброса давления
Пожарная безопасность
- Пожарная сигнализация
- автономная, с возможностью интеграции в объектовую систему
- Пожаротушение
- порошковое, энергонезависимое: автоматический пуск при +75 °C, ручной — из зоны оператора
- Развязка систем
- пожаротушение не связано гальванически с пожарной сигнализацией
- Дымоудаление

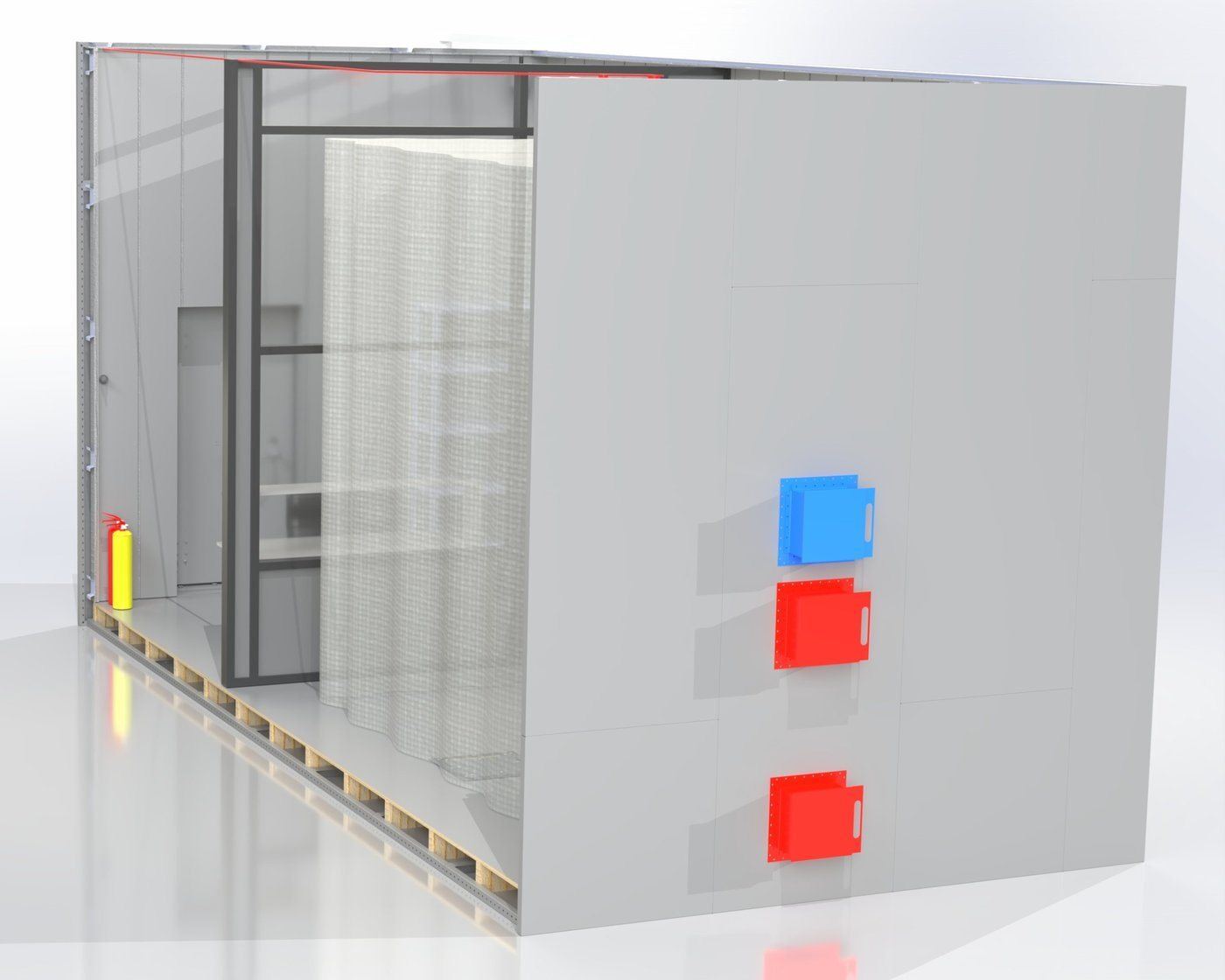

- 3 воздушных ВЧ-фильтра 300 × 300 мм с заглушками и фланцами для ручного подключения дымососа
- Огнетушители
- порошковый специальный класса D (от 7 кг) и порошковый ABCE (от 7,7 кг) — по 1 шт.
- Материалы внутри кабины
- класс пожарной опасности КМ1; Г1, В1, Д1, Т1
Условия поставки
- Срок производства и поставки
- до 90 дней с даты договора (опционально — до 45 дней)
- Гарантия
- 12 месяцев с подписания УПД (опционально — до 5 лет)
Комплектация
В базовый комплект входит всё, что нужно для работы кабины. Расположение узлов отражено в эскизе из комплекта эксплуатационной документации.
Экран и конструкция
- панели высокочастотного экрана с армирующими узлами
- внутренняя защита экрана на «шляпном» профиле
- светопрозрачная ударопрочная перегородка между зонами с дверью
- система подвеса защитных полотен
Экранированная дверь
- серийная одностворчатая дверь АЦМП.686471.020 с проёмом 900 × 2000 мм
Фальшпол
- съёмные сегменты и опорные стойки
- 2 напольных экранированных люка со щёточными вводами
- закладные кабелепроводы между люками
- защитное заземление поверхности фальшпола
Фильтры и вводы
- экранирующий бокс
- 3 помехоподавляющих фильтра электропитания
- 7 воздушных ВЧ-фильтров АЦМП.686471.045: 4 — кондиционирование, 3 — дымоудаление
- оптоволоконный ввод ВЭВУ-40-ВОЛС-6
- дробно-засыпной фильтр АЦМП.686471.030
Электроснабжение
- электрический щиток с автоматическими выключателями
- розеточные блоки и кабель-каналы
- 8 светодиодных потолочных панелей и аварийное освещение
Воздухоподготовка
- канальный кондиционер
- воздуховоды с адаптерами из стали горячего цинкования
- гравитационные клапаны сброса избыточного давления
Видеонаблюдение
- система экранированного видеонаблюдения АЦМП.202162.001
- экранированные камеры и PoE-коммутатор
Пожарная безопасность
- автономная пожарная сигнализация и оповещатели
- модуль порошкового пожаротушения с устройствами пуска
- 2 порошковых огнетушителя
- 3 ВЧ-фильтра дымоудаления с заглушками и фланцами

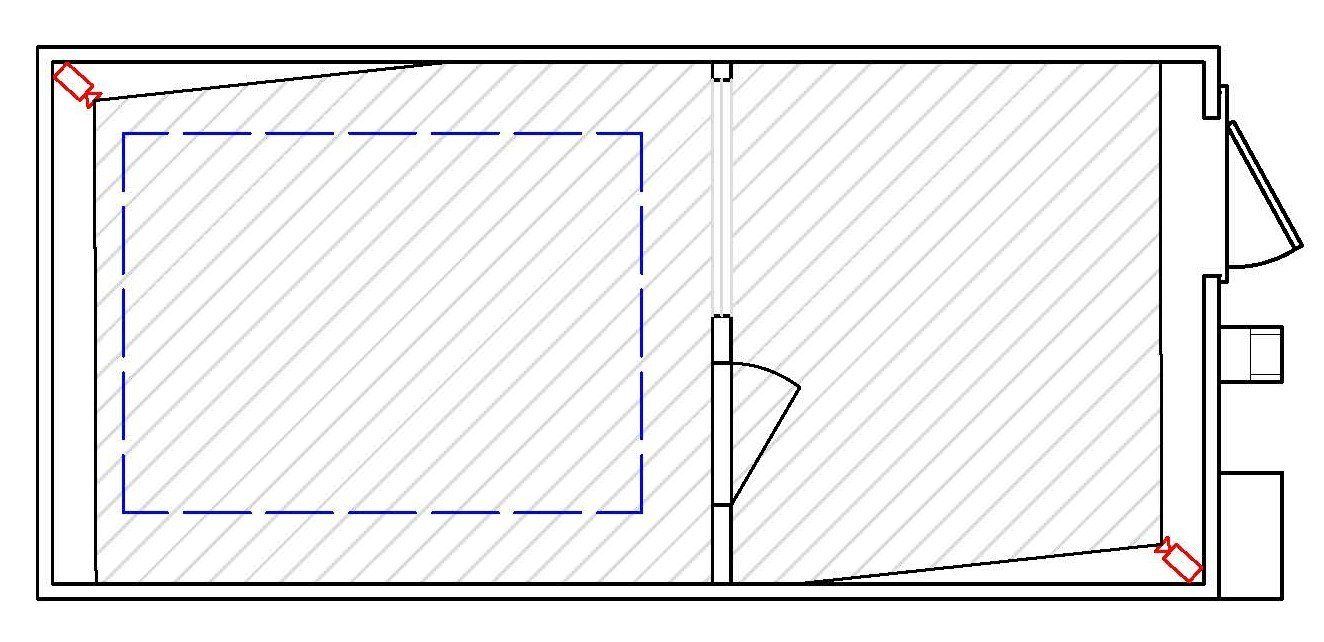

Экранированное видеонаблюдение
Система АЦМП.202162.001 позволяет наблюдать за ходом испытаний, не нарушая экранирования. Корпуса камер и коммутатора полностью замкнуты и экранированы, включая разъёмы, беспроводных интерфейсов нет. Видеосигнал выводится за пределы экрана по ВОЛС через оптоволоконный ввод.
Экранированная камера
- Разрешение
- 8 Мп
- Объектив
- 2,8–12 мм, оптическое увеличение 3×
- Матрица
- 1/2,5″
- Угол обзора
- 30–96°
- Интерфейс и питание
- Ethernet 10/100 Мбит/с, PoE
- Потребляемая мощность
- 1,5 Вт
- Масса
- 1,5 кг
PoE-коммутатор в экранированном исполнении
- Порты
- 4 экранированных GX16 8 pin + 1 оптический FC
- Скорость передачи данных
- 10/100/1000 Мбит/с
- Стандарты
- IEEE 802.3, 802.3u, 802.3z, 802.3af/at
- Мощность PoE на порт
- 15,4–30 Вт
- Питание / потребление
- 110–240 В / 65 Вт
Срок службы компонентов системы — не менее 5 лет.
СхемаКак мы работаем
Одна команда отвечает за всю цепочку — от эскиза до протокола измерений.
Договор
Согласуем редакцию договора поставки. По запросу подготовим расчётно-калькуляционные материалы обоснования цены.
Производство
Изготавливаем экран, экранированную дверь, высокочастотные проходные фильтры, фальшпол и узлы инженерных систем.
Доставка
Привозим комплект на площадку объекта, выполняем погрузочно-разгрузочные работы и вывозим упаковку.
Монтаж
Выполняем такелаж, собираем кабину, убираем вспомогательные материалы и инструмент с объекта.
Пусконаладка
Настраиваем и проверяем все системы кабины.
Измерения
Проводим инструментальные исследования эффективности экранирования по ГОСТ Р 50414-92. По запросу — расширенный состав контроля.
Сдача
Передаём кабину с эксплуатационной документацией, УПД и счётом-фактурой; по запросу — с материалами обоснования цены.
Эксплуатационная документация
- Паспорт изделия
- Руководство по эксплуатации
- Сертификаты на материалы и комплектующие (при наличии)
- Протокол по результатам инструментального контроля полезных характеристик
Соответствие стандартам
Производитель полного цикла
РеволЭМС проектирует, производит и монтирует экранированные сооружения. Сложные узлы — экранированные двери, шлюзовые конструкции и высокочастотные фильтры — мы изготавливаем сами, поэтому отвечаем за результат целиком: от договора до протокола измерений.
Опыт реализованных проектов
- самонесущие экранированные камеры со шлюзами и сценариями работы: штатный, сервисный, аварийный и эвакуационный режимы
- автоматическое газовое пожаротушение с высокочастотными фильтрами высокого давления
- силовое электроснабжение с помехоподавляющими фильтрами разных номиналов
- системы воздухо- и холодоснабжения с жидкостными и воздушными ВЧ-фильтрами
- фальшполы, увязанные с коммуникациями внутри камеры
Лицензии
Техническая защита информации, составляющей государственную тайну: специальные исследования технических средств на ПЭМИН и проектирование объектов в защищённом исполнении.
Проведение работ, связанных с использованием сведений, составляющих государственную тайну, степени секретности «совершенно секретно».
Также у компании есть лицензия МЧС России.
Частые вопросы
Можно ли установить кабину в действующем цехе?
Да. Конструкция самонесущая, собирается на месте эксплуатации и не требует крепления к стенам, колоннам и перекрытию. Нужна площадка под габарит 7,5 × 3,5 м и высота помещения с запасом для оборудования на крыше и его обслуживания.
Подходит ли кабина для испытаний беспилотников?
Да. Она рассчитана в том числе на испытания аппаратуры связи и управления беспилотных аппаратов квадрокоптерного типа. Зона испытаний ограждена защитными полотнами из нейлоновой вязки, система их подвеса выдерживает до 50 кг, опционально больше.
Можно ли расширить рабочий диапазон?
Базовый рабочий диапазон — 100 МГц – 10 ГГц. Опционально экранирование обеспечивается в диапазоне от 10 МГц до 37 ГГц. Экранированная дверь соответствует I классу по ГОСТ Р 50414-92 в диапазоне 10 кГц – 37,5 ГГц.
Можно ли изменить расположение зон?
Да. Базовое расположение двери, перегородки, люков, щитка и экранирующего бокса отражено в эскизе. Если нужна иная организация зон, разработаем отдельный эскиз и согласуем его с вами.
Как подтверждается эффективность экранирования?
После сборки проводятся инструментальные измерения по ГОСТ Р 50414-92. Протокол входит в комплект эксплуатационной документации. По запросу состав контроля можно расширить.
Как завести в кабину питание, сеть и оптику?
Все линии проходят через экранирующий бокс с помехоподавляющими фильтрами электропитания, оптоволоконным вводом на 6 линий и дробно-засыпным фильтром. Если понадобятся новые линии, решение подбирается так, чтобы не ухудшить заданный коэффициент экранирования.
Как обеспечена безопасность персонала?
Экранированная дверь открывается наружу по ходу эвакуации — вручную изнутри и снаружи. В кабине работают автономная пожарная сигнализация, аварийное освещение и энергонезависимое порошковое пожаротушение, линии защищены автоматическими выключателями, фальшпол заземлён.
Сколько времени занимает поставка и какая гарантия?
Срок производства и поставки — до 90 дней с даты договора, опционально — до 45 дней. Гарантия — 12 месяцев с подписания УПД, опционально — до 5 лет; на время устранения недостатков она продлевается.
Как узнать стоимость?
Скачайте коммерческое предложение в начале страницы: в нём стоимость базового исполнения, сроки и условия поставки. Опции рассчитываются отдельно — укажите в заявке, какие нужны, и мы пришлём расчёт.
